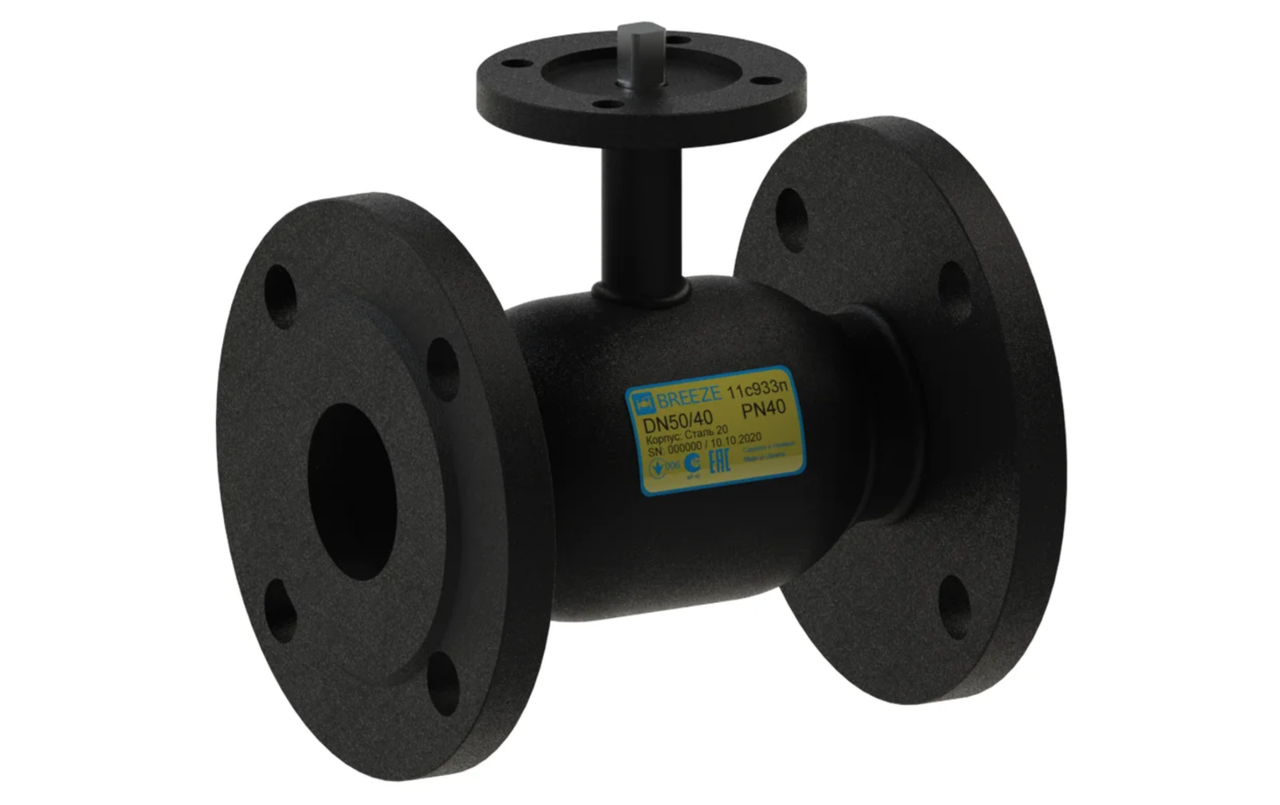

Кран кульовий сталевий 11с933п Ду50/40 PN16, фото 2

Кран кульовий сталевий 11с933п Ду50/40 PN16

У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.
Опис
Характеристики
Інформація для замовлення

Кран кульовий сталевий 11с933п Ду50/40 PN16

Опис товару

Кран шаровой 11с933п BREEZE™  – фланец/фланец, стандартный проход PN16. Серия BREEZE Actuator объединяет краны, изготовленные на базе основных типов, модифицированных для установки привода арматуры по ISO 5210 и ISO 5211. Строительные длины, эффективные диаметры, присоединительные размеры, рабочие и условные давления соответствуют основным типам кранов. Высота штока кранов для установки электропривода больше, чем у основных моделей.

Тип соединения фланец/фланец
Тип прохода стандартнопроходной
Тип привода под электропривод
Класс герметичности А
Рабочая температура -35….+180ºС
Давление PN16

Конструкція і матеріали

Кран кульовий BREEZE 11с933п



Деталь

Матеріал

1

Пробка кульова

Сталь 12Х17 ГОСТ 5632

2

Шток

Сталь 20Х13 ГОСТ 5632

3

Патрубок, корпус

Сталь 20 ГОСТ 1050

4

Ущільнювальне кільце кулі

Фторопласт - ф 4к20 ГОСТ 10007

5

Втулка закріплювальна

Сталь 08Х13 ГОСТ 5632

6

Пружина тарілчаста

Сталь 65Г ГОСТ 14959

7

Шайба опорна

Сталь 3 ГОСТ 103

8

Ущільнення штока

Фторопласт - Ф4 ГОСТ 10007

9

Ущільнювальне кільце штока

Фторсилоксан

10

Фланець приводу

Сталь 3сп ГОСТ 535

11

Фланець

Сталь 3сп ГОСТ 535

Розміри

Кран кульовий BREEZE 11с933п

DN D PN L H DF1 DF2 DF3 n ISO M W
50 40 16 180 106 160 125 18 4 F07 45 6.3
65 50 16 190 118 180 145 18 4 F07 80 8.6
80 65 16 210 129 195 160 18 8 F07 100 10.5
100 80 16 230 141 215 180 18 8 F07 120 13.9
125 100 16 350 183 245 210 18 8 F10 200 23.7
150 125 16 350 196 280 240 22 8 F10 200 29.8
150 100 16 280 183 280 240 22 8 F10 200 28.0
200 150 16 400 243 335 295 22 12 F12 950 45.0
250 200 16 650 262 405 355 26 12 F14 1700 114,5
300 250 16 750 337 460 410 26 12 F16 2000 165.9
350 300 16 850 375 520 470 26 16 F16 2000 246.4
400 300 16 850 375 580 525 30 16 F16 2000 263.6
Основні
Виробник  Breeze
Країна виробникУкраїна
Тип затвору  Кульовий
  • Ціна: 1 465 грн.
