Кран кульовий сталевий 11с37п Ду32/32
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Опис
Характеристики
Інформація для замовлення
Кран кульовий сталевий 11с37п Ду32/32
Опис товару

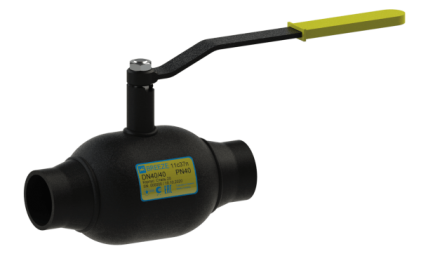

Кран кульовий 11с37п BREEZE™ - зварювання/зварювання, повний прохід, PN40, PN25, PN16 суцільнозварний з приєднувальними патрубками під зварювання, має ті ж переваги при монтажі, що і кран 11с31п, однак відрізняється від нього меншою будівельної довжиною і має повний прохід у всіх діаметрах.
| Тип з'єднання | зварювання/зварювання |
| Тип проходу | повнопрохідний |
| Тип приводу | ручний |
| Клас герметичності | А |
| Робоча температура | -35....+180ºС |
| Тиск | PN16, PN25, PN40 |
Конструкція і матеріали
|
№ |
Деталь |
Матеріал |
|
1 |
Пробка кульова |
Сталь 12Х17 ГОСТ 5632 |
|
2 |
Шток |
Сталь 20Х13 ГОСТ 5632 |
|
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
|
4 |
Ущільнювальне кільце кулі |
Фторопласт - ф 4к20 ГОСТ 10007 |
|
5 |
Втулка закріплювальна |
Сталь 08Х13 ГОСТ 5632 |
|
6 |
Пружина тарілчаста |
Сталь 65Г ГОСТ 14959 |
|
7 |
Шайба опорна |
Сталь 3 ГОСТ 103 |
|
8 |
Ущільнення штока |
Фторопласт - Ф4 ГОСТ 10007 |
|
9 |
Ущільнювальне кільце штока |
Фторсилоксан |
|
10 |
Штифт |
Сталь 45Х ГОСТ 4543 |
|
11 |
Рукоятка |
Сталь 3 ГОСТ 103 |
|
12 |
Гайка |
ГОСТ 2526 |
Розміри
| DN | D | PN | L | H | A | Dp | Tp | W |
| 15 | 15 | 40 | 130 | 71 | 115 | 21.30 | 2.70 | 0.6 |
| 20 | 20 | 40 | 130 | 76 | 165 | 27.00 | 3.20 | 0.8 |
| 25 | 25 | 40 | 140 | 80 | 165 | 34.00 | 3.20 | 0.9 |
| 32 | 32 | 40 | 160 | 86 | 235 | 42.30 | 3.50 | 1.4 |
| 40 | 40 | 40 | 180 | 113 | 239 | 48.00 | 3.50 | 1.8 |
| 50 | 50 | 40 | 210 | 131 | 274 | 57.00 | 3.50 | 2.9 |
| 65 | 65 | 25 | 250 | 141 | 274 | 76.00 | 3.50 | 4.4 |
| 80 | 80 | 25 | 260 | 154 | 384 | 89.00 | 3.50 | 6.1 |
| 100 | 100 | 25 | 300 | 177 | 543 | 108.00 | 6.00 | 12.7 |
| 125 | 125 | 25 | 325 | 190 | 543 | 133.00 | 5.00 | 16.1 |
| 150 | 150 | 25 | 400 | 258 | 786 | 159.00 | 7.00 | 26.2 |
| Основні | |
|---|---|
| Виробник | Breeze |
| Країна виробник | Україна |
| Тип затвору | Кульовий |
- Ціна: 1 187 ₴
