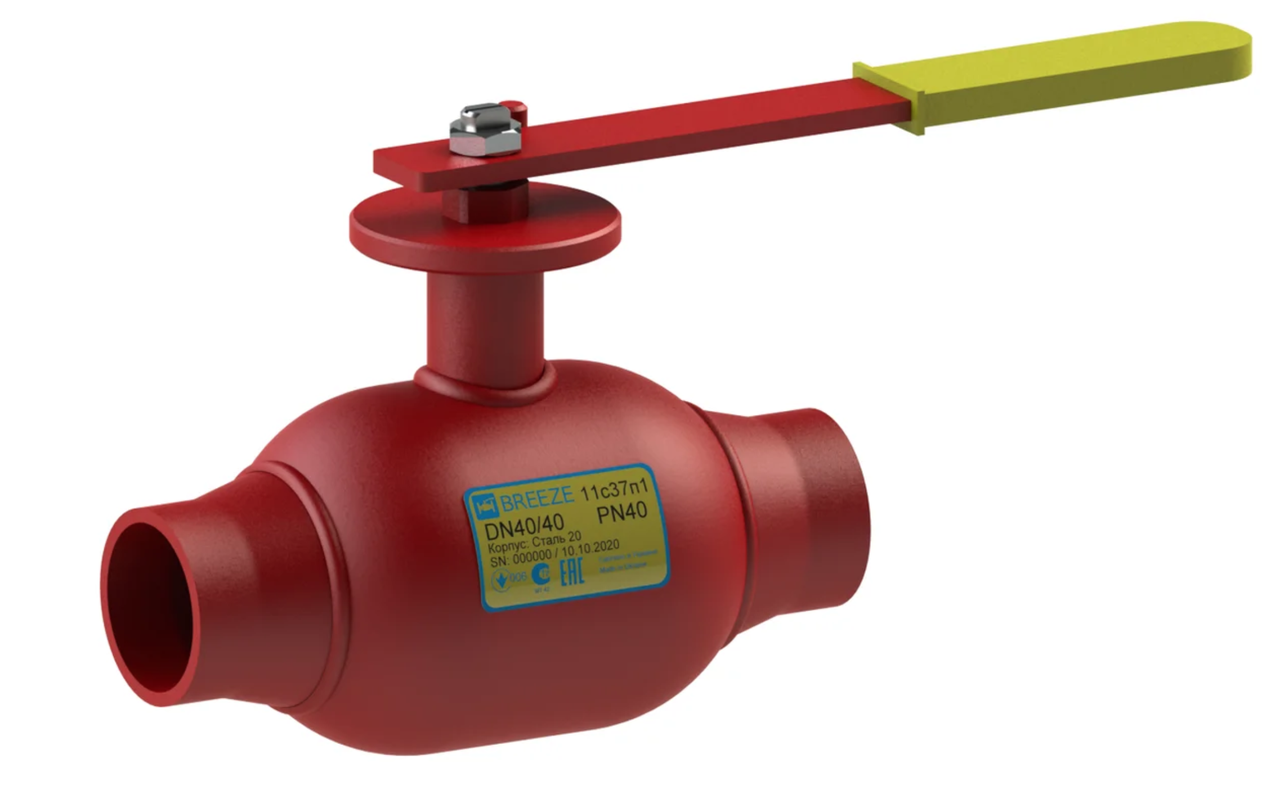

Кран кульовий сталевий 11с37п1 Ду32/32
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Кран кульовий сталевий 11с37п1 Ду32/32
Опис товару
Кран кульовий 11с37п1 BREEZE™ – зварювання/зварювання, повний прохід, PN40, PN25, PN16 суцільнозварний з приєднувальними патрубками під зварювання, що застосовується на трубопроводах парових і пароконденсирующих систем. Для ущільнення штока використовується армована сальникове набивання, виготовлена з терморозширеного графіту з інгібітором корозії. Завдяки затискної гайки можливо, при необхідності, «підтягнути» ущільнення на штоку або замінити його без демонтажу.
| Тип з'єднання | зварювання/зварювання |
| Тип проходу | повнопрохідний |
| Тип приводу | ручний |
| Клас герметичності | А |
| Робоча температура | -30....+200ºС |
| Тиск | PN16, PN25, PN40 |
Конструкція і матеріали
|
№ |
Деталь |
Матеріал |
|
1 |
Пробка кульова |
Сталь 12Х17 ГОСТ 5632 |
|
2 |
Шток, затискна гайка |
Сталь 20Х13 ГОСТ 5632 |
|
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
|
4 |
Ущільнювальне кільце кулі |
Фторопласт - ф 4к20 ГОСТ 10007 |
|
5 |
Ущільнення штока |
Фторопласт - Ф4 ГОСТ 10007 |
|
6 |
Ущільнювальне кільце штока |
Сальникове набивання Н4030 ТУ У 26.8-34743542-001:2011 |
|
7 |
Втулка закріплювальна |
Сталь 08х13 ГОСТ 5632 |
|
8 |
Шайба опорна |
Сталь 3 ГОСТ 103 |
|
9 |
Фланець |
Сталь 3сп ГОСТ 535 |
|
10 |
Штифт |
Сталь 45Х ГОСТ 4543 |
|
11 |
Рукоятка |
Сталь 3 ГОСТ 103 |
|
12 |
Пружина тарілчаста |
Сталь 65Г ГОСТ 14959 |
Розміри
| DN | D | PN | L | H | A | Dp | Tp | W |
| 20 | 20 | 40 | 130 | 87 | 162 | 27.00 | 3.20 | 1.1 |
| 25 | 25 | 40 | 140 | 90 | 162 | 34.00 | 3.20 | 1.2 |
| 32 | 32 | 40 | 160 | 98 | 208 | 42.30 | 3.50 | 1.8 |
| 40 | 40 | 40 | 180 | 103 | 208 | 48.00 | 3.50 | 2.3 |
| 50 | 50 | 40 | 210 | 112 | 265 | 57.00 | 3.50 | 3.2 |
| 65 | 65 | 25 | 250 | 123 | 265 | 76.00 | 3.50 | 4.7 |
| 80 | 80 | 25 | 260 | 135 | 375 | 89.00 | 3.50 | 6.4 |
| 100 | 100 | 25 | 300 | 167 | 513 | 108.00 | 6.00 | 12.6 |
| 125 | 125 | 25 | 325 | 180 | 513 | 133.00 | 5.00 | 17.2 |
| 150 | 150 | 25 | 400 | 260 | 791 | 159.00 | 6.00 | 27.5 |
| Основні | |
|---|---|
| Виробник | Breeze |
| Країна виробник | Україна |
| Тип затвору | Кульовий |
- Ціна: 2 086 ₴
