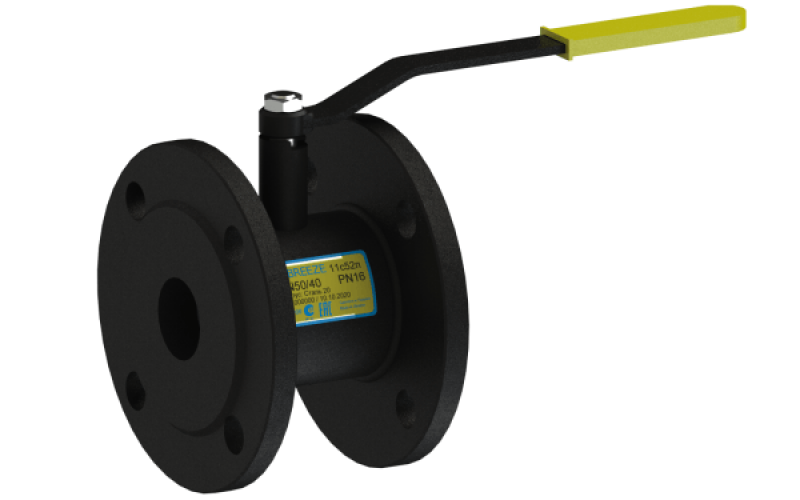

Кран кульовий сталевий 11с52п Ду 200/150 стандартний прохід PN16
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Кран кульовий сталевий 11с52п Ду 200/150 стандартний прохід PN16
Опис товару
Кран шаровой 11с52п BREEZE™ – фланец/фланец, стандартный проход, PN16, имеют стандартный проход и фланцевое соединение PN16. Особенностью данных кранов является малая строительная длина и цельносварной корпус. Это единственная модель во всей линейке BREEZE Europe, которая может удовлетворить самого требовательного покупателя, объединив в себе малый монтажный размер от серии BREEZE Silver и жесткость сварной конструкции корпуса от линейки BREEZE Europe.
Конструкция и материалы
№ |
Деталь |
Материал |
1 |
Пробка шаровая |
Сталь 12Х17 ГОСТ 5632 |
2 |
Шток |
Сталь 20Х13 ГОСТ 5632 |
3 |
Патрубок, корпус |
Сталь 20 ГОСТ 1050 |
4 |
Ущільнювальне кільце кулі |
Фторопласт - ф 4к20 ГОСТ 10007 |
5 |
Втулка закріплювальна |
Сталь 08Х13 ГОСТ 5632 |
6 |
Пружина тарілчаста |
Сталь 65Г ГОСТ 14959 |
7 |
Ущільнення штока |
Фторопласт - Ф4 ГОСТ 10007 |
8 |
Ущільнювальне кільце штока |
Фторсилоксан |
9 |
Штифт |
Сталь 45Х ГОСТ 4543 |
10 |
Фланець |
Сталь 3сп ГОСТ 535 |
11 |
Рукоятка |
Сталь 3 ГОСТ 103 |
12 |
Гайка |
ГОСТ 2526 |
Розміри крана кульового 11с52п BREEZE
DN | D | PN | L | H | A | DF1 | DF2 | DF3 | n | W |
15 | 10 | 16 | 90 | 68 | 115 | 95 | 65 | 14 | 4 | 1.6 |
20 | 15 | 16 | 95 | 71 | 115 | 105 | 75 | 14 | 4 | 2.1 |
25 | 20 | 16 | 95 | 75 | 165 | 115 | 85 | 14 | 4 | 2.6 |
32 | 25 | 16 | 100 | 80 | 165 | 135 | 100 | 18 | 4 | 3.6 |
40 | 32 | 16 | 105 | 86 | 235 | 145 | 110 | 18 | 4 | 4.3 |
50 | 40 | 16 | 105 | 110 | 239 | 160 | 125 | 18 | 4 | 5.2 |
65 | 50 | 16 | 110 | 131 | 274 | 180 | 145 | 18 | 4 | 7.6 |
80 | 65 | 16 | 120 | 142 | 274 | 195 | 160 | 18 | 8 | 9.3 |
100 | 80 | 16 | 130 | 155 | 270 | 215 | 180 | 18 | 8 | 11.0 |
125 | 80 | 16 | 145 | 154 | 384 | 245 | 210 | 18 | 8 | 16.2 |
150 | 100 | 16 | 180 | 178 | 543 | 280 | 240 | 22 | 8 | 23.1 |
200 | 150 | 16 | 225 | 259 | 787 | 335 | 295 | 22 | 12 | 39.0 |
Основні | |
---|---|
Виробник | Breeze |
Країна виробник | Україна |
Тип затвору | Кульовий |
- Ціна: 14 141 ₴
