Вібровставка фланцева РУ 16 ДУ 125
У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.Опис
Характеристики
Інформація для замовлення

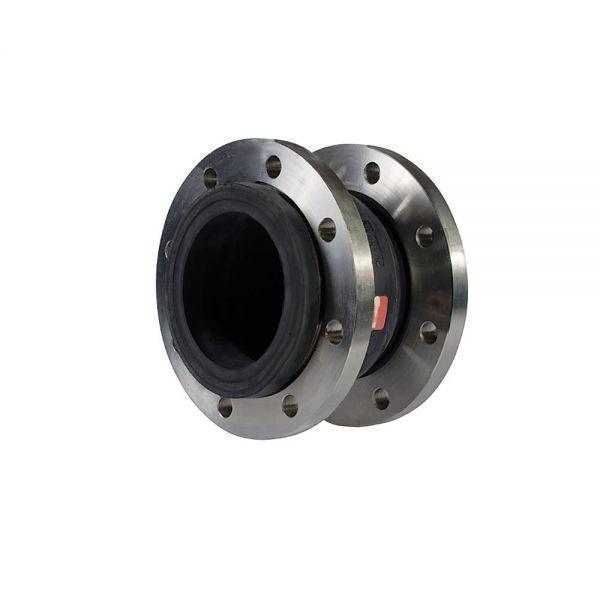

Трубопровідна вібровставка фланцева РУ 16 ДУ 125
Вибровставка фланцевая ДУ 125 - це універсальний вид трубопровідної арматури, який захищає трубопровідну систему від негативного впливу стиснення, зсувів і вібрацій. Найбільш часто вібровставки використовуються в наступних сферах:
- Водопровід;
- Опалення;
- Різні теплові системи.
В ході вибору важливо враховувати різновид транспортується робочого середовища, адже виробник заявляє можливість експлуатації вібровставок з водою і повітрям.
Технічні характеристики:
- Максимальна температура: +80 градусів;
- Сполучні фланці: конструкційна сталь;
- Корпус: гума EPDM;
- Максимальний тиск: Ру 16;
- Номінальний діаметр: Ду 125.
Нижче наведена таблиця розмірів вібровставок під фланцеве методом соедіенія, а також параметрів, які заявлені виробником щодо допустимих зміщень.
Розміри компенсатора гумового фланцевого
| DN | L |
AE |
АС |
LM |
AF |
|---|---|---|---|---|---|
| 40 | 95 | 6 | 10 | 9 | 15o |
| 50 | 105 | 7 | 10 | 10 | 15o |
| 65 | 115 | 7 | 13 | 11 | 15o |
| 80 | 135 | 8 | 15 | 12 | 15o |
| 100 | 150 | 10 | 19 | 13 | 15o |
| 125 | 165 | 12 | 19 | 14 | 15o |
| 150 | 180 | 12 | 20 | 22 | 15o |
| 200 | 210 | 16 | 25 | 22 | 15o |
| 250 | 265 | 16 | 25 | 22 | 15o |
| 300 | 340 | 16 | 25 | 22 | 15o |
AE - Осьове подовження; AC - Осьовий стиск; LM - Бічний зсув; AF - Похилий вигин.
| Основні | |
|---|---|
| Країна виробник | Україна |
| Тип вставки (компенсатора) | Гумовий |
| Тип приєднання | Фланцеве |
| Робоче середовище | Вода, Повітря |
| Умовний прохід | 125 мм |
| Максимальна робоча температура | 80 град. |
| Максимальний робочий тиск | 16 бар |
| Гарантійний термін | 12 міс |
- Ціна: 2 320 ₴
