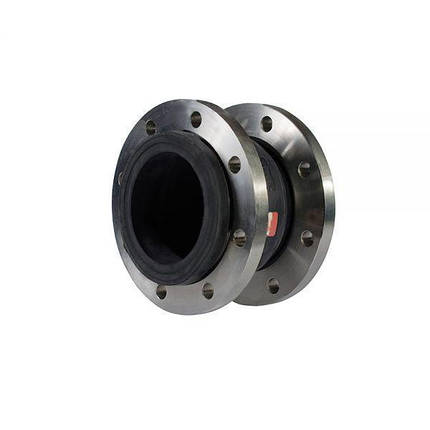

Вібровставка фланцева ДУ 200 РУ 16

Трубопровідна вібровставка фланцева РУ 16 ДУ 200

Вибровставка фланцевая ДУ 200 дозволяє захистити трубопровідну систему від негативного впливу стиснення, зсувів і різних вібрацій. Саме універсальність забезпечує експлуатацію вібровставок зі сталевим методом кріплення в наступних галузях:

• Водопровід;
• Опалення;
• Різні теплові системи;
• Системи конлдиционирования.

Важливо забезпечити експлуатацію виробів за умови робочого середовища води і повітря.

Технічні характеристики:

1. Максимальна температура робочого середовища: +80 градусів;
2. Сполучні фланці: конструкційна сталь;
3. Корпус: гума EPDM;
4. Максимальний тиск: Ру 16;
5. Номінальний діаметр: Ду 200.

Нижче наведена таблиця розмірів вібровставок під фланцеве методом соедіенія, а також параметрів, які заявлені виробником щодо допустимих зміщень. Всі необхідні документи надаються клієнтам за запитом.

Розміри компенсатора гумового фланцевого

DN	L	AE	АС	LM	AF
40	95	6	10	9	15o
50	105	7	10	10	15o
65	115	7	13	11	15o
80	135	8	15	12	15o
100	150	10	19	13	15o
125	165	12	19	14	15o
150	180	12	20	22	15o
200	210	16	25	22	15o
250	265	16	25	22	15o
300	340	16	25	22	15o

AE - Осьове подовження; AC - Осьовий стиск; LM - Бічний зсув; AF - Похилий вигин.
