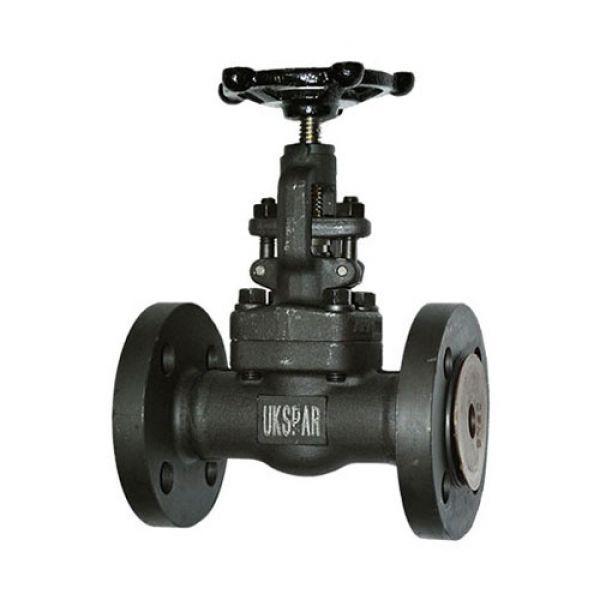

Вентиль запірний сталевий фланцевий, Ду 25 / тарілка-нж сталь / PN40 / 425°C
Вентиль запірний призначений для використання в якості запірно-регулюючої арматури в системах водопостачання, опалювальних і промислових установках для газоподібних і рідких не агресивних середовищ. Корпус вентиля (запірного клапана) виготовлений із сталі GS25. В якості ущільнення запірного вентиля використовується графіт, що дозволяє використання вентиля в трубопровідних системах з максимальною температурою робочого середовища до 400 С. Максимально допустимий робочий тиск фланцевого вентиля 40 бар (4,0 Мпа).
Технічні характеристики:
- Максимальний тиск PN: 40 атм
- Тип приєднання: фланцеве.
- Робоче середовище: вода, гаряча вода, пара, повітря.
- Робоча температура: до +400°С
Матеріали:
- Корпус: Сталь GS25;
- Ущільнення сідла: Нержавіюча сталь 304;
- Клапан: Сталь GSC-25 surfacing SS304;
- Шток: Нержавіюча сталь 410;
- Прокладка: Графіт+SS410;
- Кришка: Сталь ASTM A216 GR WCB;
- Болт: Вуглецева сталь;
- Гайка: Вуглецева сталь;
- Фіксатор: посадки SS304;
- Ущільнення штока: Сальникове (графіт);
- Поджимная втулка: ASTM A216 GR WCB;
- Рим-болт: CS35;
- Гайка під рим-болт: CS25;
- Напрямна гайка: ZcuAl10Fe3;
- Ручка: Чавун GG25;
- Гайка: CS25;
Діапазон температур і тисків клапана запірного GV-40:
P, бар | 40 | 35 | 28 | 21 |
---|---|---|---|---|
Т, оС | 120 | 200 | 300 | 400 |
Розміри вентиля:
Ду | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
---|---|---|---|---|---|---|---|---|---|---|---|
D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 235 | 270 | 300 |
D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 190 | 220 | 250 |
D2 | 45 | 58 | 68 | 78 | 88 | 102 | 122 | 138 | 162 | 188 | 218 |
b | 16 | 18 | 18 | 18 | 18 | 20 | 22 | 24 | 24 | 26 | 28 |
n-ød | 4-ø14 | 4-ø14 | 4-ø14 | 4-ø18 | 4-ø18 | 4-ø18 | 8-ø18 | 8-ø18 | 8-ø22 | 8-ø26 | 8-ø26 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 |
W | 110 | 140 | 140 | 170 | 170 | 210 | 260 | 260 | 310 | 430 | 430 |
Основні | |
---|---|
Країна виробник | Китай |
Тип приєднання | Фланцеве |
Матеріал корпусу | Сталь |
- Ціна: 1 832 ₴
