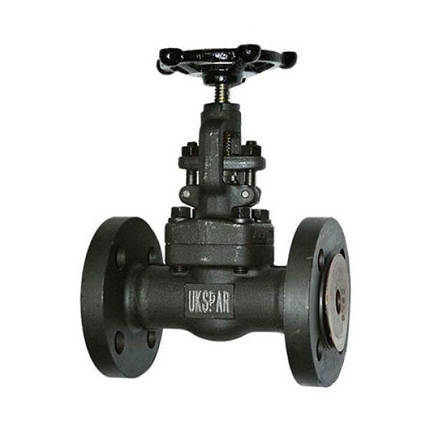

Вентиль запірний сталевий фланцевий, Ду 40 / тарілка-нж сталь / PN40 / 425°C

Вентиль запірний сталевий фланцевий, Ду 40 / тарілка-нж сталь / PN40 / 425°C

Вентиль запірний призначений для використання в якості запірно-регулюючої арматури в системах водопостачання, опалювальних і промислових установках для газоподібних і рідких не агресивних середовищ. Корпус вентиля (запірного клапана) виготовлений із сталі GS25. В якості ущільнення запірного вентиля використовується графіт, що дозволяє використання вентиля в трубопровідних системах з максимальною температурою робочого середовища до 400 С. Максимально допустимий робочий тиск фланцевого вентиля 40 бар (4,0 Мпа).

Технічні характеристики:

• Максимальний тиск PN: 40 атм
• Тип приєднання: фланцеве.
• Робоче середовище: вода, гаряча вода, пара, повітря.
• Робоча температура: до +400°С

Матеріали:

1. Корпус: Сталь GS25;
2. Ущільнення сідла: Нержавіюча сталь 304;
3. Клапан: Сталь GSC-25 surfacing SS304;
4. Шток: Нержавіюча сталь 410;
5. Прокладка: Графіт+SS410;
6. Кришка: Сталь ASTM A216 GR WCB;
7. Болт: Вуглецева сталь;
8. Гайка: Вуглецева сталь;
9. Фіксатор: посадки SS304;
10. Ущільнення штока: Сальникове (графіт);
11. Поджимная втулка: ASTM A216 GR WCB;
12. Рим-болт: CS35;
13. Гайка під рим-болт: CS25;
14. Напрямна гайка: ZcuAl10Fe3;
15. Ручка: Чавун GG25;
16. Гайка: CS25;

Діапазон температур і тисків клапана запірного GV-40:

Розміри вентиля:
