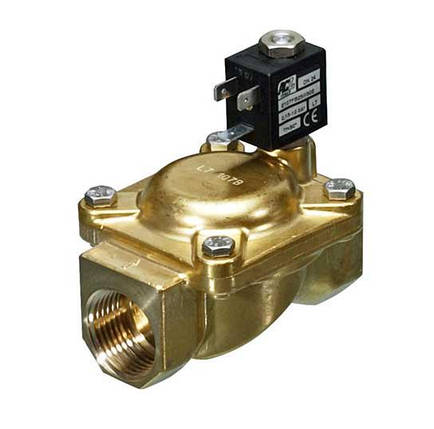

Електромагнітний нормально-відкритий клапан непрямої дії ACL E207CB12 Ду 12

Електромагнітний нормально-відкритий клапан непрямої дії E207CB12 Ду 12

Електромагнітний клапан нормально відкритий, тип E207 - двоходовий клапан непрямої дії з сервоуправляемой діафрагмою торгової марки ACL s.r.l. (Італія). Приєднувальні розміри даних клапанів варіюються в діапазоні від 1/4 "G (BSP) до 3" G (BSP).

Електромагнітний клапан нормально відкритий - серії Е207, стандартно використовує два типи котушок ACL:

• тип 3 для клапанів розміром 1¼ "і нижче;
• тип 2 для клапанів розміром 1¼ "і вище.

Винятком є клапани великих діаметрів (2 "1/2 і 3") і перепадом тиску до 15 бар, для них тільки 5 тип котушки. Котушки мають наступний вибір напруг:

• від 12 В до 48 В (постійний струм);
• від 12 В до 380 В (змінний струм).

Котушки призначені для безперервної роботи (100% ED). Максимальний робочий тиск для 207 типу електромагнітних клапанів:

• до 1/2 "- 15 бар
• 3/4 "- 13 бар
• 10 бар для 1 "- 2".

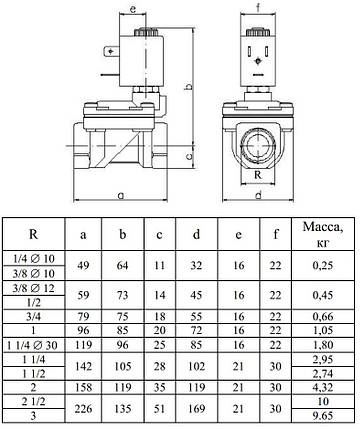

Клапани діаметром 2 "1/2 і 3" - мають два діапазони максимального тиску: 5 бар і 15 бар (дивіться табл. Нижче). Максимальна в'язкість робочої середовища - 25 сСт (мм ² / с).
