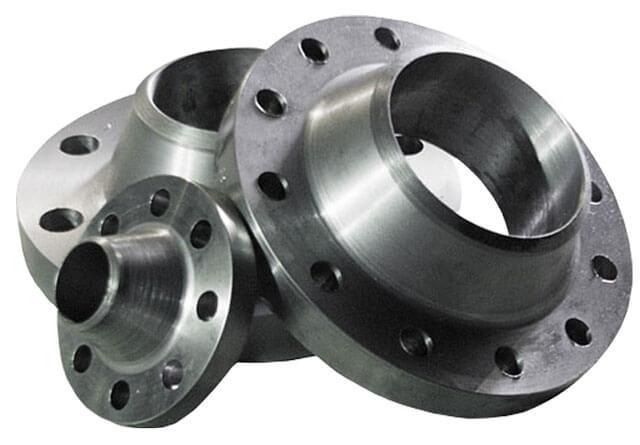

Таблиця розмірів фланців для труб за ГОСТ 12820

Таблиця розмірів фланців для труб за ГОСТ 12820

Схема строения плоского фланца

  • D – зовнішній діаметр фланця;
  • D1 – міжосьова відстань кріпильних отворів;
  • D2 — діаметр притискної поверхні (дзеркала);
  • dв — внутрішній діаметр фланця;
  • b — товщина фланця;
  • h — висота дзеркала;
  • dн – діаметр отворів під шпильки та болти.



Таблиця розмірів фланців приварних плоских за ГОСТ 12820-80 (0.6 МПа)

Dy D D1 D2 dн dв b Вага, кг
10 75 50 35 14 15 10 0,31
15 80 55 40 18 19 0,33
20 90 65 50 25 26 12 0,53
25 100 75 60 32 33 0,64
32 120 90 70 38 39 13 1,01
40 130 100 80 45 46 1,21
50 140 110 90 57 59 1,33
65 160 130 110 76 78 1,63
80 185 150 128 89 91 15 2,44
100 205 170 148 108 (А) 110 2,85
114 (Б) 116 2,73
125 235 200 178 133 (А) 135 17 3,88
140 (Б) 142 3,68
150 260 225 202 152 (А) 154 4,63
159 (Б) 161 4,39
168 (В) 170 4,09
175 290 255 232 194 196 19 5,36
200 315 280 258 219 222 5,89
225 340 305 282 245 245 6,60
250 370 335 312 273 273 20 7,67
300 435 395 365 325 325 10,28
350 485 445 415 377 377 22 12,58
400 535 495 465 426 426 24 15,20
450 590 550 520 480 480 17,25
500 640 600 570 530 530 25 19,72
600 755 705 670 630 630 26,24
700 860 810 775 720 720 27 36,68
800 975 920 880 820 820 46,14
900 1075 1020 980 920 920 29 55,10
1000 1175 1120 1080 1020 1020 31 64,36

Таблиця розмірів фланців плоских приварних за ГОСТ 12820-80 (1 МПа)

Dy D D1 D2 dн dв b

Вага, кг

10 90 60 42 14 15 10 0,46
15 95 65 47 18 19 0,51
20 105 75 58 25 26 12 0,74
25 115 85 68 32 33 0,89
32 135 100 78 38 39 14 1,40
40 145 110 88 45 46 15 1,71
50 160 125 102 57 59 2,06
65 180 145 122 76 78 17 2,80
80 195 160 133 89 91 3,19
100 215 180 158 108 (А) 110 19 3,96
114 (Б) 116 3,81
125 245 210 184 133 (А) 135 21 5,40
140 (Б) 142 5,15
150 280 240 212 152 (А) 154 6,92
159 (Б) 161 6,62
168 (В) 170 6,24
175 310 270 242 194 196 7,32
200 335 295 268 219 222 8,05
225 365 325 295 245 245 9,30
250 390 350 320 273 273 23 10,65
300 440 400 370 325 325 24 12.9
350 500 460 430 377 377 15,85
400 565 515 482 426 426 26 21,56
450 615 565 532 480 480 22,76
500 670 620 585 530 530 28 22,70
600 780 725 685 630 630 31 39,40
700 895 840 800 720 720 34 59,46
800 1010 950 905 820 820 37 79,16
900 1110 1050 1005 920 920 40 94,13
1000 1220 1160 1110 1020 1020 43 118,43

Таблиця розмірів фланців приварних плоских за ГОСТ 12820-80 (1.6 МПа)

Dy D D1 D2 dн dв b Вага, кг
10 90 60 42 14 15 12 0,54
15 95 65 47 18 19 0,61
20 105 75 58 25 26 14 0,86
25 115 85 68 32 33 16 1,17
32 135 100 78 38 39 1,58
40 145 110 88 45 46 17 1,96
50 160 125 102 57 59 19 2,58
65 180 145 122 76 78 21 3,42
80 195 160 133 89 91 3,71
100 215 180 158 108 (А) 110 23 4,73
114 (Б) 116 4,55
125 245 210 184 133 (А) 135 25 6,38
140 (Б) 142 6,08
150 280 240 212 152 (А) 154 8,16
159 (Б) 161 7,81
168 (В) 170 7,36
175 310 270 242 194 196 8,64
200 335 295 268 219 222 27 10,10
225 365 325 295 245 245 11,70
250 405 355 320 273 273 28 14,49
300 460 410 370 325 325 17,78
350 520 470 430 377 377 30 22,88
400 580 525 482 426 426 34 31,00
450 640 585 532 480 480 38 39,64
500 710 650 585 530 530 44 57,01
600 840 770 685 630 630 45 80,03
700 910 840 800 720 720 47 84,21
800 1020 950 905 820 820 49 104,41
900 1120 1050 1005 920 920 54 128,60
1000 1255 1170 1110 1020 1020 58 179,37

Таблиця розмірів фланців плоских приварних за ГОСТ 12820-80 (2.5 МПа)

Dy D D1 D2 dн dв b Вага, кг
10 90 60 42 14 15 12 0,54
15 95 65 47 18 19 0,61
20 105 75 58 25 26 14 0,86
25 115 85 68 32 33 16 1,17
32 135 100 78 38 39 1,58
40 145 110 88 45 46 17 1,96
50 160 125 102 57 59 19 2,58
65 180 145 122 76 78 21 3,42
80 195 160 133 89 91 3,71
100 215 180 158 108 (А) 110 23 4,73
114 (Б) 116 4,55
125 245 210 184 133 (А) 135 25 6,38
140 (Б) 142 6,08
150 280 240 212 152 (А) 154 8,16
159 (Б) 161 7,81
168 (В) 170 7,36
175 310 270 242 194 196 8,64
200 335 295 268 219 222 27 10,10
225 365 325 295 245 245 11,70
250 405 355 320 273 273 28 14,49
300 460 410 370 325 325 17,78
350 520 470 430 377 377 30 22,88
400 580 525 482 426 426 34 31,00
450 640 585 532 480 480 38 39,64
500 710 650 585 530 530 44 57,01
600 840 770 685 630 630 45 80,03
700 910 840 800 720 720 47 84,21
800 1020 950 905 820 820 49 104,41
900 1120 1050 1005 920 920 54 128,60
1000 1255 1170 1110 1020 1020 58 179,37
